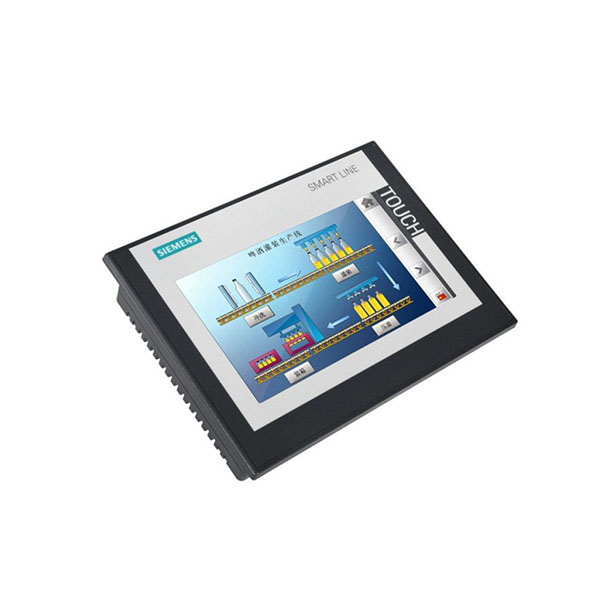

Smart Line系列触摸屏
-
Smart Line系列触摸屏

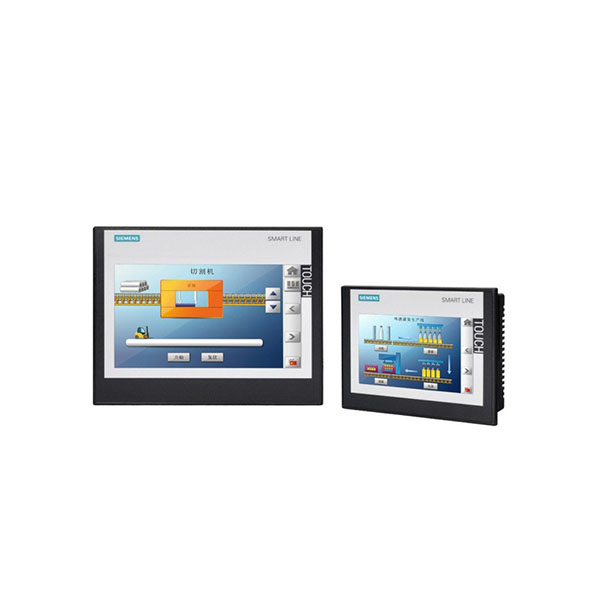

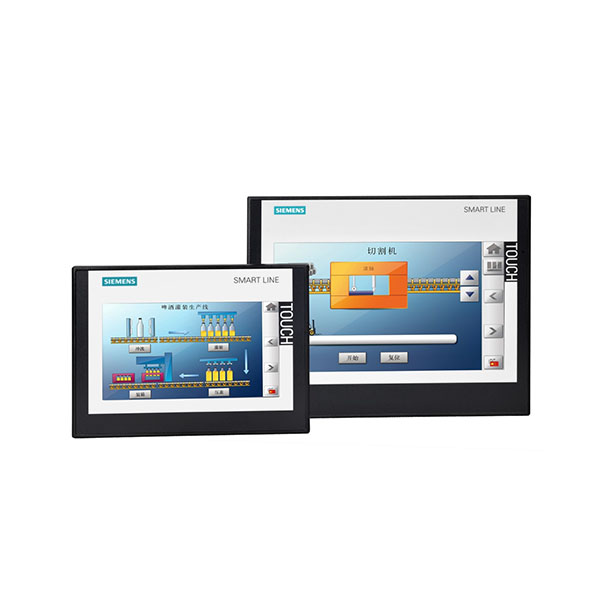

◎ 宽屏7寸、10寸两种尺寸，，，，， ，支持横向和竖向装置；；；；；
◎ 高分辨率：800×480（7寸），，，，， ，1024×600（10寸），，，，， ，64K色，，，，， ，LED背光；；；；；
◎ 集成以太网口可与S7-200系列PLC以及LOGO! 进行通讯（最多可衔接4台）；；；；；
◎ 隔离串口（RS422/485自适应切换），，，，， ，可衔接西门子、三菱、施耐德、欧姆龙以及台达部门系列PLC；；；；；
◎ 支持Modbus RTU和谈；；；；；
◎ 支持硬件实不断钟职能；；；；；

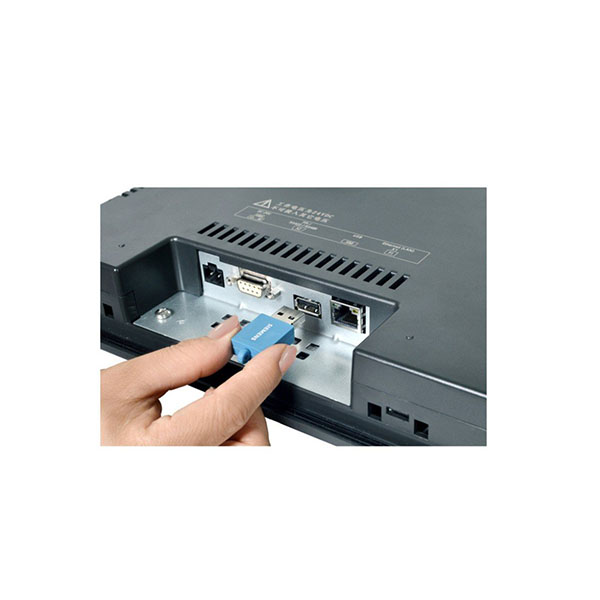

◎ 集成USB 2.0 host接口，，，，， ，可衔接鼠标、键盘、Hub以及USB存储器；；；；；
◎ 支持数据和报警纪录归档职能；；；；；
◎ 壮大的配方治理，，，，， ，趋向显示，，，，， ，报警职能；；；；；
◎ 通过Pack & Go职能，，，，， ，轻松实现项目更新与守护；；；；；
◎ 全新的WinCC Flexible SMART V3组态软件，，，，， ，单一向观，，，，， ，职能壮大。。。。。。 。
-
Smart Line系列选型参数
型号

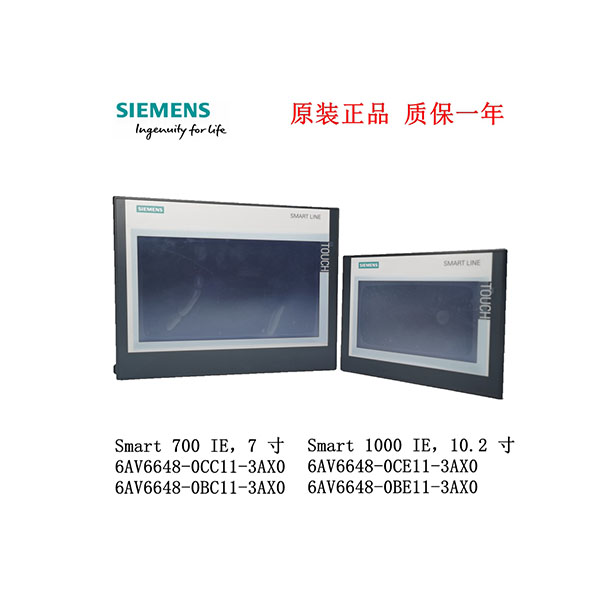

Smart 700
Smart 1000
概述
Smart Line系列正确地提供了人机界面的尺度职能；；；；；
经济实用，，，，， ，拥有高性价比；；；；；
选取全新的高分辨率16:9宽屏液晶显示。。。。。。 。根基规格
显示尺寸
7" TFT
10.2" TFT
显示类型
LCD-TFT
分辨率
800×480像素
1024×600像素
显示色彩
64k真彩色
亮度
250cd/m?
液晶寿命
最大40000幼时
触控面板
4线电阻式触摸屏
CPU
ARM，，，，， ，400MHz
内存
64M DDR SDRAM+8M Flash
RTC
软件时钟
可扩大存储器
无
打印端口
串口
以太网
无
通讯接口
1×RS485/RS422，，，，， ，最大通讯率187.5Kbits/s
电气规格
输入领域
DC19.2V~DC28.8V
功耗
2W@24VDC
允许失电
<3ms
绝缘电阻
超过50MΩ@500VDC
结构规格
表壳资料
PC+ABS合金资料
前面板尺寸
213×159(mm)
288×222(mm)
装置开孔尺寸
192×138(mm)
259×201(mm)
环境规格
工作环境温度
0~50℃（垂直装置）
工作环境湿度
90%RH（无冷凝）
存储环境温度
-20~60℃
耐冲击性
15g/11ms
软件职能
组态软件
WinCC flexible 2008 China SP2+HSP
可衔接的西门子PLC
S7-200
第三方PLC
Mitsubishi FX/Omron CPI
变量
500
画面数
50
报警系统（报警数量/报警级别）
200/32
配方
5
认证
前面板防护等级
切合IP65认证
背面板防护等级
切合IP20认证
CE认证
通过CE认证
