四象限变频器在油田上的利用
布景：
各油田普遍选取游梁式抽油机作为重要的抽采设备 ， ，，，， ，，，存在低产出、高能耗、大马拉幼车的问题。。 。。。。。。
近年来 ， ，，，， ，，，随着电力电子技术的发展 ， ，，，， ，，，变频技术由于拥有节能、调冲次方便蹬着点在油田得到宽泛的利用。。 。。。。。。在抽油机运行过程中 ， ，，，， ，，，电动机时常运行在发电状态。。 。。。。。。
为相识决能量倒灌的问题 ， ，，，， ，，，目前我国各油田抽油机重要选取两个规划：
1、变频加造动单元和变频加回馈单元。。 。。。。。。在母线上加造动单元及造动电阳 ， ，，，， ，，，将能量直接亏损在造动电阻上 ， ，，，， ，，，这不仅不利于节能 ， ，，，， ，，，并且造动电阻散热和寿命问题很难解决； ；；；；
2、母线上并联回馈单元 ， ，，，， ，，，将电机工作在发电状态时产生的能量通过回馈单元反馈电网 ， ，，，， ，，，实现变频器与电网之间反向流动 ， ，，，， ，，，但解决不了能量由电网流向变频器时功率因数低 ， ，，，， ，，，谐波电流大的问题。。 。。。。。。
针对以上情况 ， ，，，， ，，，这个四象限技术的规划 ， ，，，， ，，，可克服上述两种规划的弊端。。 。。。。。。四象限变频技术解决了抽油机在系统不平衡时的再生能量处置问题 ， ，，，， ，，，拥有四象限的运行职能 ， ，，，， ，，，同时能提高节电效能 ， ，，，， ，，， 减幼电源的谐波传染 ， ，，，， ，，，提高功率因数。。 。。。。。。
技术介绍：
◎四象限变频道理

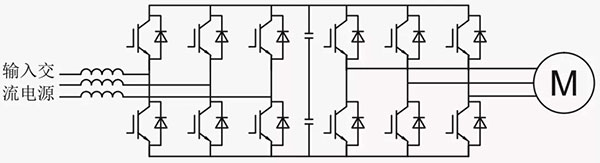

选取三相脉宽调造（Pulse width modulation, PWM）整流包办不成控整流而组成的四象限变频器电路拓扑如图1所示 ， ，，，， ，，，能够将负载机械能转变的电能回送给电网。。 。。。。。。
◎步科FV21四象限变频亮点
用高速度、高运算能力的整流节造单元DSP ， ，，，， ，，，产生6路高频的PWM脉冲节造整流侧的IGBT的开明和关断 ， ，，，， ，，，IGBT的开明和关断与输入电抗器共同作用产生了与输入电压相位一致的正弦电流波形 ， ，，，， ，，，这样就解除了二极管整流析产生的谐波 ， ，，，， ，，，功率因数靠近于1 ， ，，，， ，，，从而解除了对电网的谐波传染； ；；；；
四象限变频技术整流侧选取IGBT功率模浚 ？？ ？ ， ，，，， ，，，能够实现输入电网同电动机能量的双向流动 ， ，，，， ，，，在系统不平衡时 ， ，，，， ，，，能够将不平衡产生的势能回馈电网 ， ，，，， ，，，从而大大降低对系统平衡的要求； ；；；；
当电机工作在发电状态 ， ，，，， ，，，电机产生的能量通过逆变侧的二极管回馈到直流母线 ， ，，，， ，，，整流侧回馈节造启动 ， ，，，， ，，，将直流逆造成互换 ， ，，，， ，，，通过节造逆变电压相位和幅值将能量回馈到电网 ， ，，，， ，，，达到节能的成效。。 。。。。。。
利用案例：

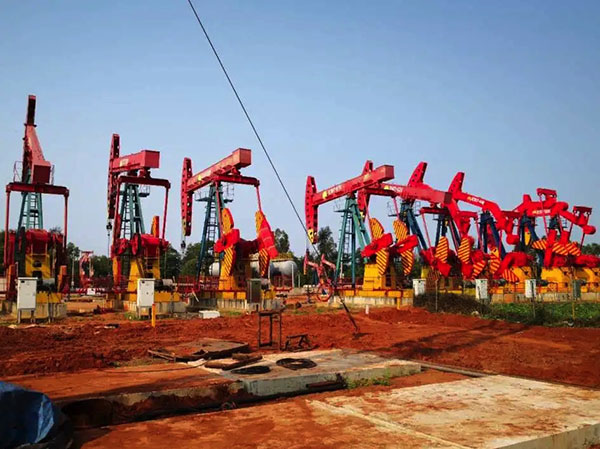

2020年4月 ， ，，，， ，，，海南某采油厂作业区利用了10台37KW四象限变频柜 ， ，，，， ，，，现场图如图2、图3所示。。 。。。。。。抽油机变频柜重要有四象限变频器、断路器、批示灯、接触器、电能表、防雷器、LCL电路等部门组成 ， ，，，， ，，，其中四象限变频器是变频柜主题部件 ， ，，，， ，，，选用的是步科的FV21系列四象限变频器。。 。。。。。。
经济效益分析：

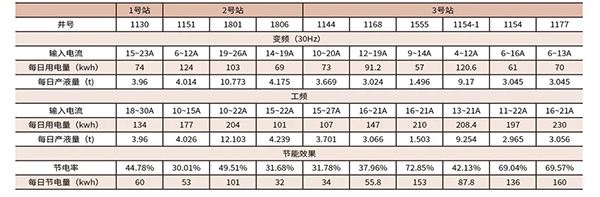

通过油田现场长功夫的运行情况来看 ， ，，，， ，，，步科FV21系列四象限变频器齐全可能满足抽油机工艺需要 ， ，，，， ，，，不仅可能实现较好的节能成效 ， ，，，， ，，，且可能改善提高设备功率因数 ， ，，，， ，，，经济效益显著。。 。。。。。。
FV21系列四象限变频器为高机能矢量变频器 ， ，，，， ，，，产品宽泛利用于油田抽油机、电机对拖平台、皮带输送机、起沉机械、离心理等多个利用现场。。 。。。。。。
